Waschraum-Accessoires
Mechanische Entwicklung einer kompletten
Produktlinie bis zur Serienreife
Ausgangslage
Einer der führenden amerikanischen Hersteller von Waschraum- und Sanitärausstattungen, wollte seine Accessories für gewerbliche Sanitärräume durch eine komplett neu entwickelte, koordinierte Produktlinie ersetzen.

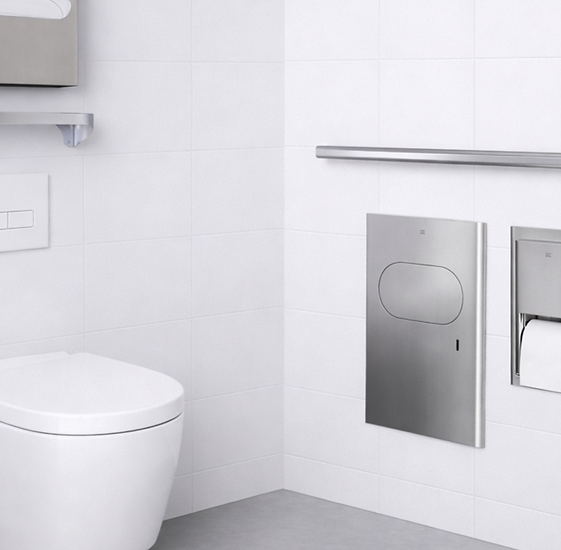

Ziel war eine Designlinie, die Wasch- und Toilettenbereiche mit einer einheitlichen Formensprache und abgestimmten Oberflächen verbindet – von Haltegriffen über Papier- und Seifenspender bis zu Abfallbehältern, LED-Spiegeln, Haken und Regalen.
RAKKOON wurde mit der Entwicklung der mechanischen Komponenten aller Produkte der Linie beauftragt.
Herausforderung
Eine komplette Produktlinie, bestehend aus mehr als 30 Produkten mit über 120 Varianten, zu entwickeln bedeutet, Dutzende einzelner Produkte zu einem konsistenten System zu machen.
Jedes Produkt muss die Designlinie verkörpern, ohne sichtbare Schweißnähte und Verarbeitungsspuren, in mehreren Montagevarianten (aufgesetzt, unterputz- und halbunterputz) und in sechs Oberflächen.
Gleichzeitig arbeiten diese Produkte unter härtesten Bedingungen: gewerbliche und öffentliche Sanitärräume werden täglich von wechselnden Personen genutzt, sind Vandalismus und Feuchtigkeit ausgesetzt und müssen über Jahre funktionieren – inklusive elektronisch gesteuerter Varianten wie berührungslosen Spendern und LED-Spiegeln.
Es entstanden Zielkonflikte zwischen:
-
filigranem Designanspruch und vandalismussicherer Robustheit
-
nahtloser Optik und zeitsparenden Nachfüll- und Wartungskonzepten
-
Variantenvielfalt von über 30 Produkten und einer gemeinsamen Baukastenarchitektur
-
hochwertigen Oberflächen und wirtschaftlicher Serienfertigung
Unser Beitrag
RAKKOON konstruierte alle Produkte der Linie, vom manuellen Seifenspender bis zum Handtrockner, in enger Zusammenarbeit mit dem Entwicklungsteam des Auftraggebers.
Schwerpunkte
-
Konstruktion der gesamten Produktlinie auf Basis einer gemeinsamen Architektur
-
Fertigungsgerechte Umsetzung der Designlinie in Edelstahlblech, ohne sichtbare Schweißnähte und Verschraubungen
-
Elektromechanische Integration der berührungslosen Varianten: Sensorik, Dosierung, Abrollmechaniken, Trocknereinheiten
-
Montagekonzepte für aufgesetzte, Unterputz- und Halbunterputz-Installation
-
Auslegung für den harten Dauereinsatz: Vandalismusschutz, Hygiene, Korrosions- und Fingerabdruckresistenz
-
Variantenmanagement über Produkttypen, Größen, Kapazitäten und Oberflächen hinweg
-
Begleitung bis zur Serienreife
Patentierte Innovationen
Für die Produkte der Linie entstanden mehrere eigenentwickelte Lösungen, die anschließend patentiert wurden. Wir nennen hier nur einige:
Kontaktlose, mechanische Füllstandsanzeige:
Der Füllstand der Verbrauchsmaterialien lässt sich von außen ablesen, ohne das Gerät zu öffnen.
Magnetisch betätigtes Gehäuseschloss:
Ein magnetisches Schloss, das völlig ohne Öffnungen für Schlüssel auskommt. Vandalensicher, servicefreundlich und hygienisch.
Integrierte Anti-Slam-Mechanismen:
Von aussen unsichtbare Mechanismen, die verhindern, dass beim Öffnen des Geräts die Klappe ungebremst auffällt und den Anwender verletzt oder die Wand beschädigt.
Patentierte Innovationen (Auswahl)
-
Innovatives Gehäuseschloss: Ein magnetisches Schloss, das völlig ohne Öffnungen für Schlüssel auskommt. Ohne Schlüsselloch gibt es weder eine Angriffsfläche für Vandalismus noch Ritzen, in denen sich Schmutz und Feuchtigkeit sammelt. Die Geräte sind sicherer gegen Manipulation und leichter vom Servicemitarbeiter zu warten.
-
Automatischer Rollenwechsel: Beim Toilettenpapierspender wechselt ein Mechanismus automatisch auf die Ersatzrolle, sobald die erste Rolle aufgebraucht ist. Der Nutzer findet nie ein leeres Gerät vor, die Restrollen werden vollständig genutzt.
-
Kontaktlose, mechanische Füllstandsanzeigen: Der Füllstand der Verbrauchsmaterialien lässt sich von außen ablesen, ohne das Gerät zu öffnen. Wartungseinsätze lassen sich damit gezielt planen.
-
Integrierte Anti-Slam-Mechanismen: Von aussen unsichtbare Mechanismen, die verhindern, dass beim Öffnen des Geräts der Deckel / die Klappe ungebremst auffällt und den Anwender verletzt oder die Wand beschädigt.
Ergebnis
Es ist eine komplette, koordinierte Produktlinie für gewerbliche Sanitärräume entstanden.
Über 120 Einzelprodukte in jeweils sechs Oberflächen, die Waschraumgestaltung erstmals als durchgängiges Designsystem denken, statt als Sammlung einzelner Accessoires.
Mehrere der von RAKKOON entwickelten Detail-Lösungen wurden patentiert.
Die Kollektion wurde unter anderem mit dem Red Dot Design Award 2026 und dem Platinum ADEX Award 2024 ausgezeichnet.
